2019的中頻爐常用參數計算方式

時間：2019-12-11 08:36:10 來源：洛陽宇華電爐廠

很多人都在問中頻爐功率怎么算，頻率怎么算，進線和出線要選多粗等等，這些都牽涉到了中頻爐的計算方式，今天宇華電爐小編為您總結整理2019的中頻爐常用參數計算方式，相信會對你有幫助的。

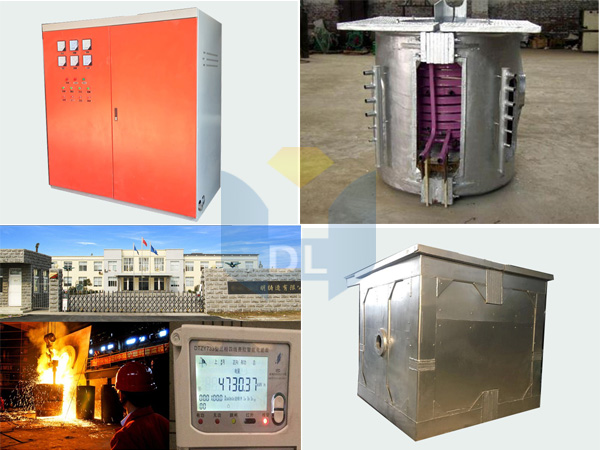

中頻爐

1. 中頻爐功率計算方式

中頻爐功率又分為中頻加熱爐功率，中頻爐淬火功率，中頻爐熔煉功率三大類，其計算方式如下所示：

中頻加熱爐功率計算：

P=（C×T×G）÷（0.24×S×η）

中頻爐注釋：

P=設備功率（KW）

C=材質比熱（kcal/kg℃）

G=工件重量

T=加熱溫度Heating（℃）

t=時間（S）

η=設備綜合熱率，般可取0.5—0.7，異型件取0.4左右。

例如：某鍛造廠有鍛件坯料為Φ60×150mm，工作節拍為12秒/件（包括輔助時間），初鍛溫度以1200℃。

計算如下：P=（0.17×3.3×1200）/（0.24×12×0.65）=359.61KW

根據以上計算，可以配置額定功率為400KW的中頻感應爐。

根據電磁感應的基本原理，把三相工頻交流電整流后變成直流電，再將直流電變?yōu)榭烧{(diào)節的中頻電流，供給由電容和感應線圈組成的負載（線圈和電容可并聯，也可串聯），在感應圈中產生高密度的磁力線，并切割感應圈里盛放的金屬材料，在金屬材料中產生很大的渦流。這種渦流同樣具有中頻電流的些性質，即，金屬自身的自由電子在有電阻的金屬體里流動要產生熱量。

中頻爐淬火功率計算：

P=（1.5—2.5）×S

S=工件需淬火面積（平方厘米）

中頻爐熔煉功率計算：

P=T/2

T=電爐容量（T）

2. 中頻電爐頻率計算

δ=4500/d2

4500=系數

d=工件半徑

以上就是中頻爐功率計算方式，相信你已經了解了怎樣計算中頻爐功率，然而在實際應用過程中，會發現中頻爐配件完好，但功率確上不去的現象，遇到這種情況不要急，及時調整中頻爐功率就行了，關于調整中頻爐功率的方法請關注如何調整中頻爐功率文，上面詳細列舉了6條解決方法。

中頻爐

3. 中頻感應爐進線整流變壓器容量的選擇

電爐電源功率（kW）	變壓器容量（kVA）
50	100
100	160
200	250
250	315
350	400
500	630
750	100
·······

4.中頻爐進線截面的選擇

電源功率（kW）	銅芯電纜（mm2）	鋁芯電纜（mm2）
50	25	35
100	50	75
200	95	150
250	2*70	2*120
350	2*95	2*185
500	3*95	3*185
750	4*95	4*185
1000	5*95	5*185

5. 中頻電爐輸出電纜截面的選擇

輸出頻率（KHZ）功率（kW）	0.5	1.0	2.5	4.0	8.0
50	35	50/90	70	95	120
100	50	70	95	2*70	2*95
200	95	2*70	2*95	4*70	4*95
250	2*70	2*95	3*70	5*90	5*95
350	2*95	3*95	4*95	5*100	5*100
500	3*95	4*95	5*100	5*150	5*200
750	4*95	5*100	5*150	5*200	（5150）3
1000	5*100	5*150	5*200	（5150）2	（5150）4

中頻爐

6. 冷卻水流量的選擇

6.1 中頻爐進水壓力：0.15～0.3Mpa

6.2 冷卻水溫度在5～30°范圍內，水質硬度不超過8度，渾濁度不大于5，PH值在6.5—8的范圍內。

6.3 以下為流量的要求

電源功率（kW）	加熱電源（包括電容器）	透熱	淬火	熔煉
50	4	4	4	5
100	4	4	4	8
200	5	6	6	12
250	6	7	8	14
350	7	12	12	18
500	10	15	15	24
750	18	25	25	40

注釋：中頻爐使用封閉式風水循環冷卻系統。

以上就是宇華中頻爐小編為您總結的中頻爐常用參數計算方式，讓你挑選到合適的中頻爐，為您節省成本。
